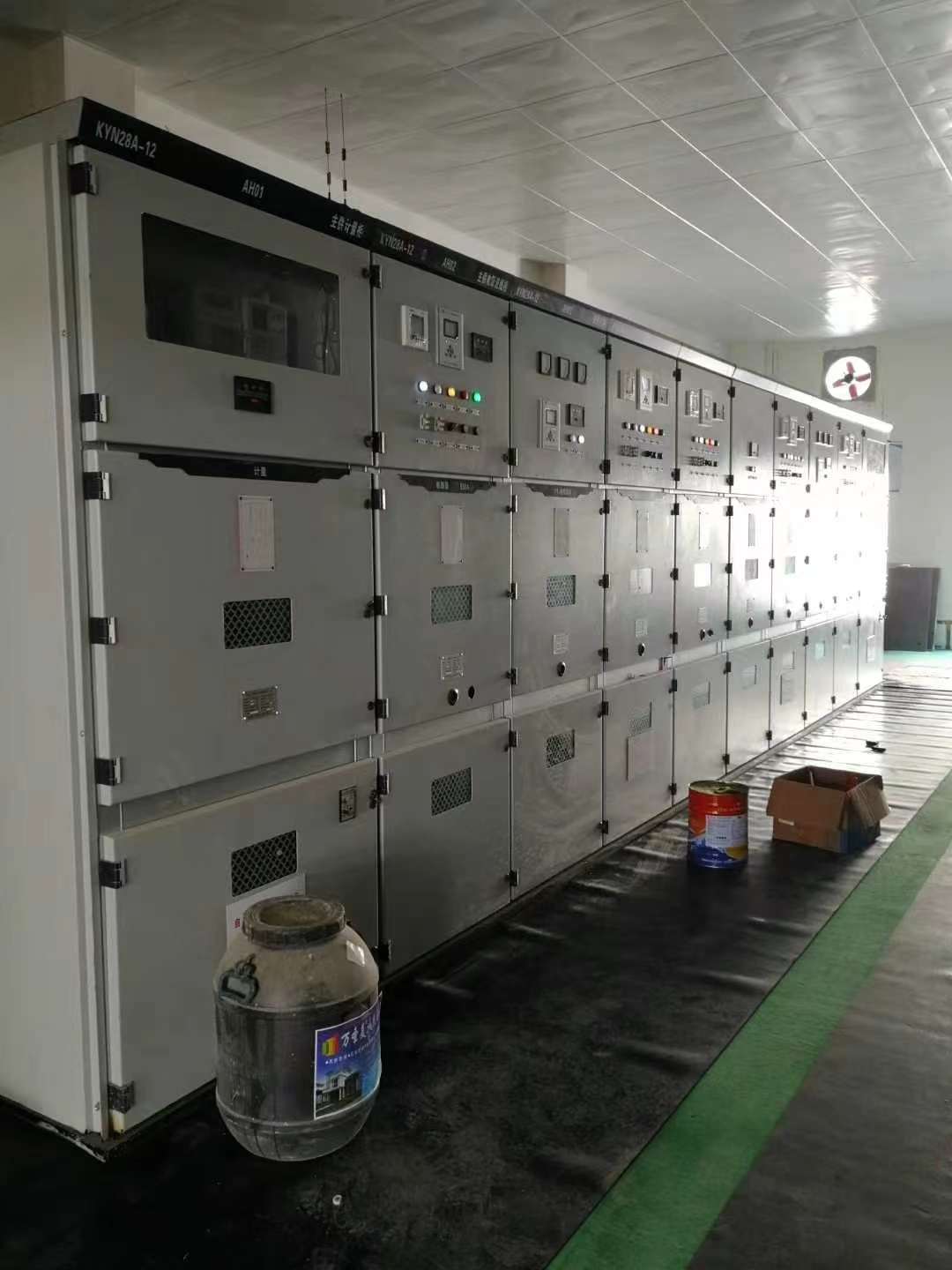

開關柜的柜體為組裝式結構，開關柜不靠墻安裝。柜體分四個單獨的隔室：手車室、主母線室、電纜室、繼電器儀表室。柜體外殼防護等級IP42,各小室間防護等級IP2X.
    手車：手車由開關柜的主元件和推進用底盤車組成。手車采用中置式結構，通過一臺專用轉運車可方便地進行手車進出柜的操作。以斷路器為例：手車的下部為推進用的底盤車，斷路器固定安裝在底盤車上。底盤車內設置有推進機構，用以實現對斷路器手車的進出車操作。底盤車內還設置有連鎖機構，用以實現斷路器和柜體之間的各項連鎖。
    手車室

    隔室兩側安裝了軌道，供手車在柜內移動時的導向和定位。靜觸頭盒的隔板（活門）安裝在手車室后側。手車從斷開位置/試驗位置向工作位置移動的過程中，遮擋上、下靜觸頭盒的活門自動打開；手車反方向移動時，活門自動關閉，直至手車退至斷開位置/試驗位置而完全遮擋住靜觸頭盒，形成隔室間有效的隔離。斷路器室的門上有觀察窗，通過觀察窗可以觀察隔室內手車所處位置、斷路器的合、分閘顯示、儲能狀況等狀態。

    主母線室：
    主母線室貫穿聯接相鄰兩柜，用裝在柜側壁隔板上的母線套管支撐固定。全部母線用熱縮絕緣套管封閉。主母線和聯絡母線采用矩形截面的銅排，分支母線直接聯接于靜觸頭盒和主母線之間。如果出現內部故障電弧，柜側壁的隔板和母線套管能有效防止事故向鄰柜蔓延。
    電纜室
    本開關柜具有較大的電纜室空間。電流互感器、接地開關、避雷器等電氣元件布置在電纜室內。
    繼電器儀表室
    繼電器儀表室內安裝繼電保護元件、儀表、帶電監測指示器及各種二次設備。儀表室的后下部留有通信電纜孔可方便通過柜與柜間的通信電纜。
    二、聯鎖：
    高壓開關柜的"機械聯鎖"是確保設備和人身安全、防止誤操作的重要措施。《3~5kV交流金屬封閉開關設備》（GB3906-91）中對此作了明確規定，此國家標準把"聯鎖"描述為"金屬封閉式開關設備應具有：防止帶負荷分、合隔離開關（隔離插頭）；防止誤分、誤合斷路器、負荷開關、接觸器（允許提示性）；防止接地開關處在閉合位置時關合斷路器、負荷開關等開關；防止在帶電時誤合接地開關；防止誤入帶電隔室等功能",上述五項防止電氣誤操作的內容，簡稱"五防"."五防"裝置一般可分為機械、電氣和綜合三類。
